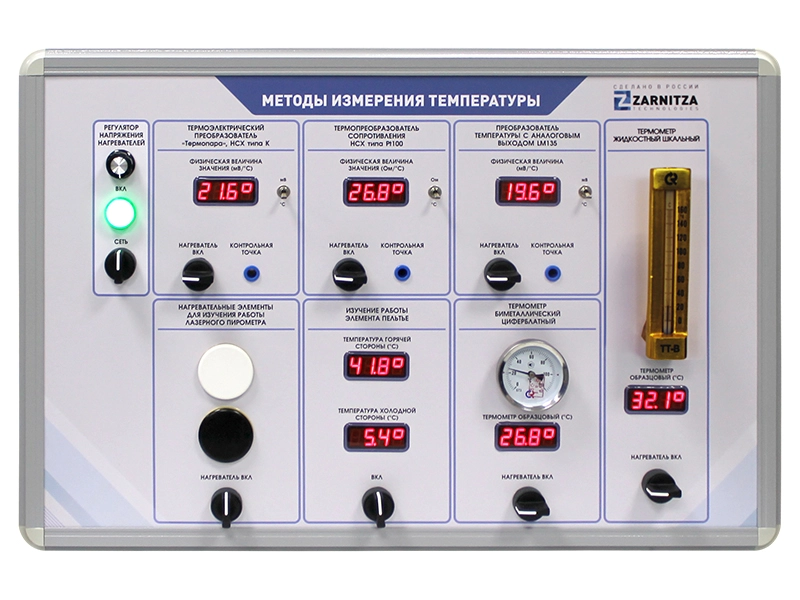

Комплект учебно-лабораторного оборудования "Методы измерения температуры" (МИТ-СР-2)
Комплект учебно-лабораторного оборудования (моноблочного типа) настольного ручного исполнения "Методы измерения температуры" позволяет исследовать первичные преобразователи температуры и вторичные приборы, используемые в промышленности.
Базовая комплектация:
Лабораторный стенд "Методы измерения температуры" | 1 |
Образцовый контактный термометр | 1 |
Лазерный инфракрасный пирометр | 1 |
Комплект соединительных проводов и кабелей | 1 |
Комплект учебно-лабораторного оборудования "Методы измерения температуры" (далее – стенд) предназначен для проведения лабораторных практических занятий по теме "Первичные преобразователи и приборы для измерения температуры" курса "Основы метрологии". Данное оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков.
Комплектация
- Лабораторный стенд "Методы измерения температуры".
- Образцовый контактный термометр.
- Лазерный инфракрасный пирометр.
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ.
Состав
- Источник питания.
- Нагреватель с регулируемой температурой.
- Термоэлектрический преобразователь с НСХ типа "L".
- Термометр сопротивления с НСХ типа "Pt100".
- Интегральный преобразователь с аналоговым выходом.
- Биметаллический термометр.
- Жидкостный термометр.
- Измеритель термо-ЭДС термопары со встроенным индикатором.
- Измеритель электрического сопротивления со встроенным индикатором.
- Измеритель аналогового сигнала со встроенным индикатором.
Учебно-методическое пособие по проведению лабораторных работ
- Изучение принципа работы термоэлектрического преобразователя (термопары) на примере преобразователя с НСХ типа "L". Работа с таблицей номинальной статической характеристики.
- Изучение принципа работы термометра сопротивления (термосопротивления) на примере преобразователя с НСХ типа "Pt100". Работа с таблицей номинальной статической характеристики.
- Изучение принципа работы интегрального преобразователя температуры с пропорциональным аналоговым выходом на примере преобразователя LM135. Работа с таблицей номинальной статической характеристики.
- Изучение принципа работы биметаллического циферблатного термометра. Определение относительной погрешности измерения прибора.
- Изучение принципа работы жидкостного термометра. Определение относительной погрешности прибора.
- Изучение принципа работы элемента Пельтье. Ознакомление с работой инфракрасного пирометра.
