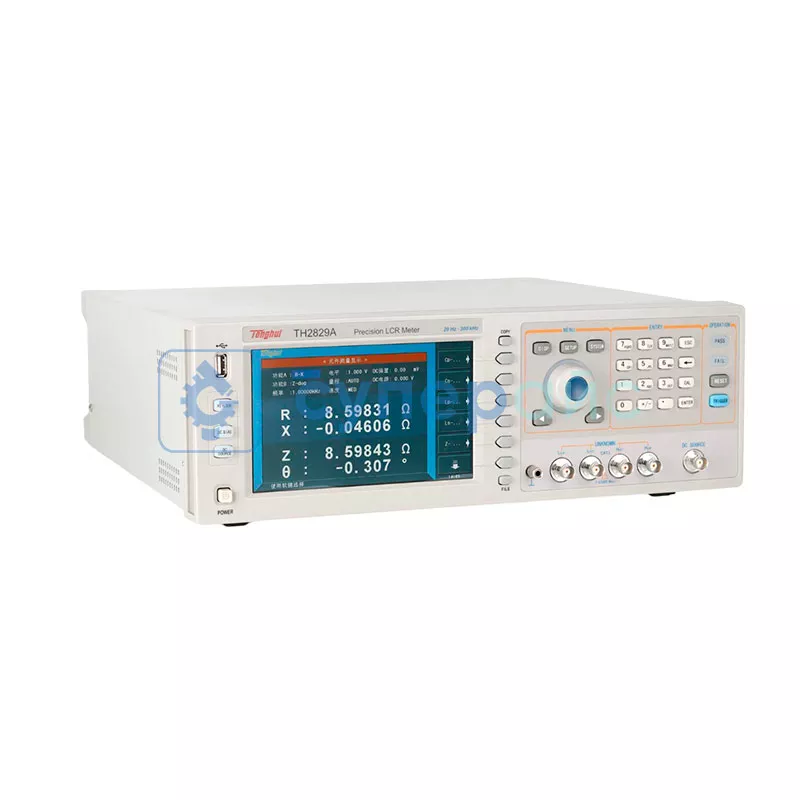

Прецизионный анализатор компонентов Tonghui TH2829A
Технические характеристики Tonghui TH2829A
| Режимы измерения | автоматический / ручной |
| Тестируемая частота | 20 Гц - 300 кГц разрешение: 1 мГц точность: 0,01% |
| Точность | 0,05% |
| Тестируемый уровень напряжения | 5 мВ - 10 В rms разрешение: 100 мкВ точность: 10% + 2 мВ (ALC ON), 6% + 2 мВ (ALC OFF) |
| Тестируемый уровень тока | 50 мкА - 10 А rms разрешение: 1 мкА точность: 10% + 20 мкА (ALC ON), 6% + 20 мкА (ALC OFF) |
| Источник смещения постоянного тока | 0 В - ± 10 В / 0 мА - ± 100 мА разрешение: 0,5 мВ / 5 мкА точность: 1% + 5 мВ ISO ON: используется при тестировании индуктивности и трансформаторов |
| Скорость измерения | быстрая - 9 мс средняя - 67 мс медленная - 187 мс |
| Выходной импеданс | ISO ON: 100 Ом ISO OFF: 30 Ом, 50 Ом, 100 Ом DCR: 30 Ом, 50 Ом, 100 Ом |
| Независимый источник смещения постоянного тока | 0 В - ± 10 В / 0 мА - ± 50 мА разрешение: 0,5 мВ / 5 мкА точность: 1% + 5 мВ выходное сопротивление: 100 Ом |
| Функция калибровки | открытая, закрытая, на нагрузке |
| Режим триггера | внешний, внутренний, ручной, от шины |
| Эквивалентная схема | последовательная, параллельная |
| Среднее время | 1 - 256 |
| Математические операции | Δ, Δ% |
| Функция компаратора | 10 ячеек сортировки, BIN1 - BIN9, дополнительные ячейки NG, AUX счетчик ячеек выход PASS/FAIL на передней панели, LED индикатор |
| Список развертки | 10 страниц по 15 точек параметры: частота, AC напряжение / ток, внутренний / внешний источник смещения, напряжение независимого источника DC |
| Графический анализ | непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения |
| Внутренняя память | 100 ячеек для файлов установок LCRZ 201 результат измерения 10 ячеек для GIF файлов, CSV-файлов |
| Внешняя USB память | GIF файлы файлы установок LCRZ |
| Диапазон отображения параметра LCR | |
| Диапазон измерения индуктивности (L) | 0,00001 мкГн - 99,9999 кГн |
| Диапазон измерения емкости (C) | 0,00001 пФ - 9,99999 Ф |
| Диапазон измерения сопротивления (|Z|, X, R, DCR) | 0,00001 Ом - 99,9999 МОм |
| Диапазон измерения проводимости (|Y|, G, B) | 0,00001 мкСм - 99,9999 См |
| Диапазон измерения тангенса угла потерь (D) | 0,00001 - 9,99999 |
| Диапазон измерения добротности (Q) | 0,00001 - 99999,9 |
| Диапазон измерения фазового сдвига между током и напряжением (θ) | -179,999° - 179,999° / -3,14159 - 3,14159 |
| Диапазон измерения относительных измерений (Δ%) | -999,999% — 999,999% |
| Общие характеристики | |
| Дисплей | 7-дюймов TFT LCD, 800 х 480 |
| Питание | 99 В - 121 В, 198 В - 242 В, 47 - 63 Гц |
| Потребляемая мощность | < 80 Вт |

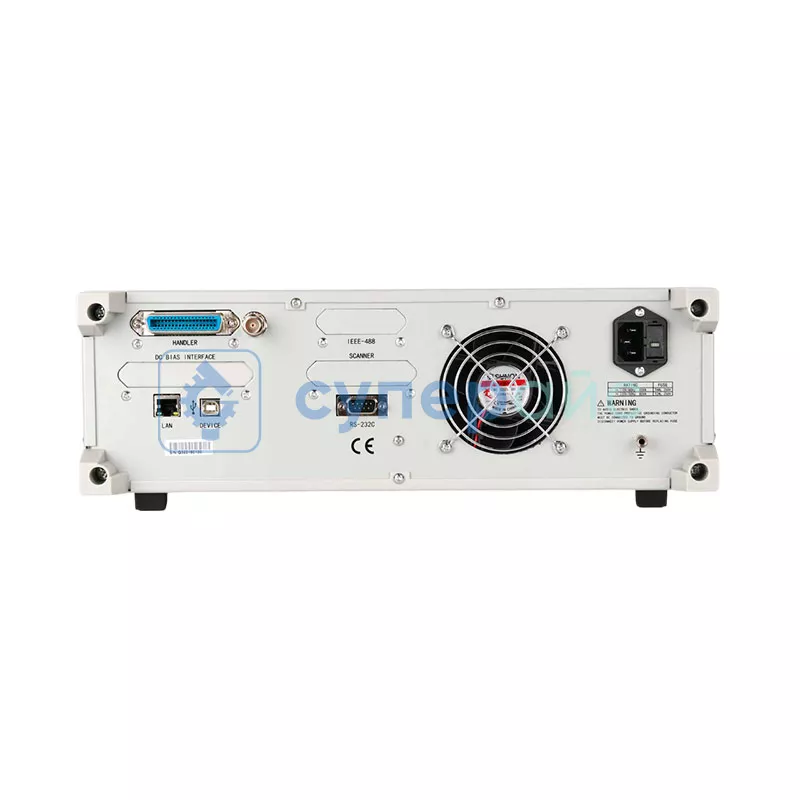

| Интерфейс передачи данных | USB, RS232, LAN, HANDLER |
| Рабочая температура | от 0°C до 40 °C |
| Влажность | ≤ 90% RH |
| Габариты | 400 х 385 х 132 мм |
| Вес | 13 кг |

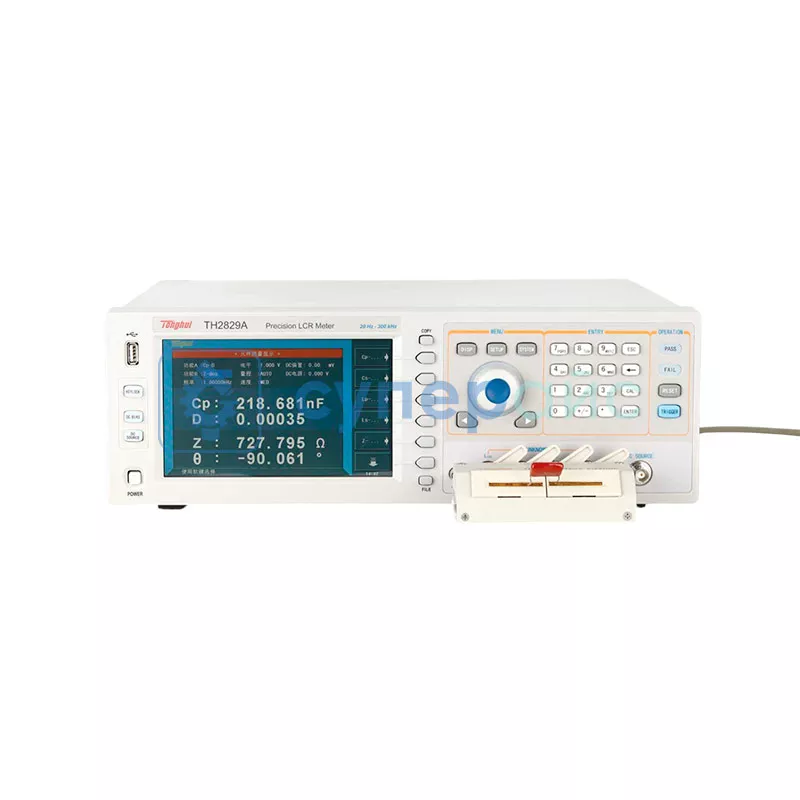

| Комплектация | лабораторный измеритель LCR Tonghui TH2829A – 1 шт калибровочная пластина – 1 шт щупы с зажимами Кельвина – 1 комплект 4-контактный зажим – 1 шт |
| Совместимость | Четырёхконтактый тестовый зажим Tonghui TH26048 Зажим для тестирования SMD-компонентов Tonghui TH26009E Измерительный кабель Кельвина Tonghui TH26011AS |

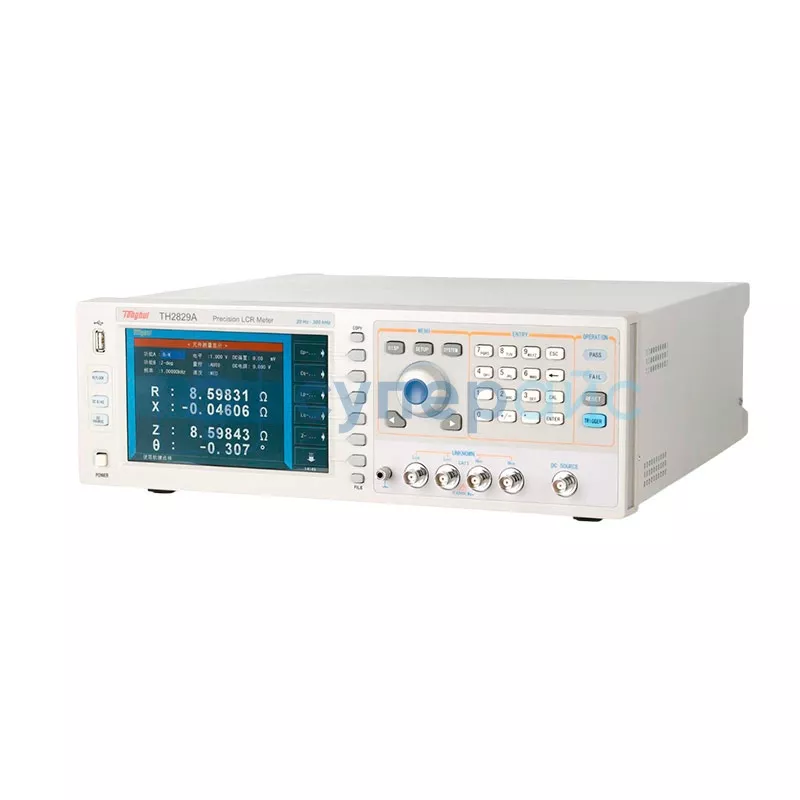

Настольный LCR-метр Tonghui TH2829A
Tonghui TH2829A - это прецизионный измеритель rlc с компаратором, разработанный для анализа электронных компонентов. Прибор помогает проводить измерения параметров резисторов, конденсаторов и катушек индуктивности. Модель располагает рядом функций для выполнения испытаний и сортировки компонентов. Рассмотрим некоторые вопросы об этом анализаторе.
Какие преимущества даёт дисплей?
TFT LCD дисплей обуславливает удобство считывания информации. Экран отображает 4 вида параметров испытания одновременно, что упрощает анализ характеристик компонентов.
Какова точность измерений?
Точность 0,05% даёт возможность проводить прецизионные измерения, ввиду чего этот rlc тестер будет полезен при работе со сложными компонентами или при проведении научных исследований.
Как работает компаратор?
Компаратор с 10 ячейками сортировки (BIN1 - BIN9, NG, AUX) помогает автоматизировать процесс проверки компонентов. Функция используется для быстрой сортировки элементов по заданным параметрам. Счетчик ячеек, выход PASS/FAIL и LED-индикатор упрощают контроль результатов сортировки.
Области применения:
- контроль качества электронных компонентов;
- научные исследования в области электроники;
- разработка новых устройств;
- образование в технических вузах.
Дополнительные возможности:
- автоматический и ручной режимы измерений;
- функция калибровки;
- внутренняя память;
- несколько видов разъёмов для подключения внешних устройств.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
